雷达液位计

产品中心:压力仪表 温度仪表 物位仪表 流量仪表 分析仪表
雷达液位计

QHRD

雷达液位计

2800.00 RMB 起

雷达水位计天线发射及窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,90X系列26GHZ雷达液位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。应用场景

测量范围最高可达70米,覆盖大型水库等水位

需要帮助?联系业务专员,快速选型准确报价

千徽微信

手机:13355502444

电话:0550-7666987

扫描左侧二维码添加微信

基本特点/参数

基本特点:

雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等;

可以在真空中测量可以测量所有介质常数>1.2的介质,测量范围可达70m;

供电和输出信号通过一根两芯线缆(回路电路),采用4~20mA输出或数字型信号输出;

非接触式测量安装方便采用极其稳定的材料牢固耐用,精确可靠分辨率可达1mm;

不受噪音、蒸汽、粉尘、真空等工况影响;

不受介质密度和温度的变化,过程压力可达400bar,介质温度可达-200℃至800℃;

安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装;

调试可多种方式选择:采用编程模块调试(相当于一个分析处理仪表)、SOFT软件调试、HART手持编程器调试,调试起来方便快捷。

参数:

  • 测量范围:0~70米(高频);0~35米(导波)

  • 过程连接:法兰、螺纹、(可根据用户要求定制)

  • 介质温度:-40~250℃

  • 过程压力:-0.1~4.0MPa

  • 精度:0.1%

  • 重复性:±3mm

  • 防护等级:IP67

  • 防爆等级:Exd II CT6 Gb

  • 频率范围:26GHz(高频);100MHz-6.3GHZ(导波)

  • 信号输出:4~20 MA/HART(两线);RS485/ Mod bus(四线)


安装与使用

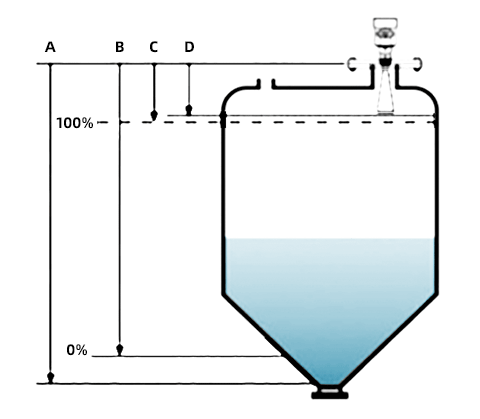

A量程设定  B低位调整  C高位调整  D盲区范围

测量的基准面是:螺纹底面或法兰的密封面

注:使用雷达水位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)
