磁翻板液位计

产品中心:压力仪表 温度仪表 物位仪表 流量仪表 分析仪表
磁翻板液位计
左键拖动旋转 滚轮上下缩放 按住滚轮移动
载入3D视图

QH-UHZ

磁翻板液位计

650.00 RMB 起

磁翻板液位计也称磁翻柱、磁翻板、磁性浮子液位计。可以在高温、高压、高粘度和强腐蚀条件下,安全可靠地测量液位。读数直观,显示醒目,测量范围大。配上磁性开关和液位远传变送器,可以实现液位(界位)的上、下限报警和控制及远距离检测和控制。

材质可选用316L不锈钢、PP等,耐腐蚀、耐高温阻燃、抗污染,无惧任何严酷工况。

需要帮助?联系业务专员,快速选型准确报价

千徽微信

手机:13355502444

电话:0550-7666987

扫描左侧二维码添加微信

规格/型式

磁翻板液位计 磁翻板液位计 磁翻板液位计 磁翻板液位计 磁翻板液位计

不锈钢侧装式顶装式PP防腐式防爆报警开关远传变送器

基本特点/参数

产品特点:

  1. 结构简单、坚固牢靠、无需专门维护

  2. 液体介质和测量指示完全隔离

  3. 可测量和指示腐蚀性、易燃性、有毒、搅动的及污染的液体的液位

  4. 可适用于高温、高压环境下,磁翻柱显示,无需外加电源

  5. 测量结果同时可通过电路远传,达到远距离控制和检测

基本原理:

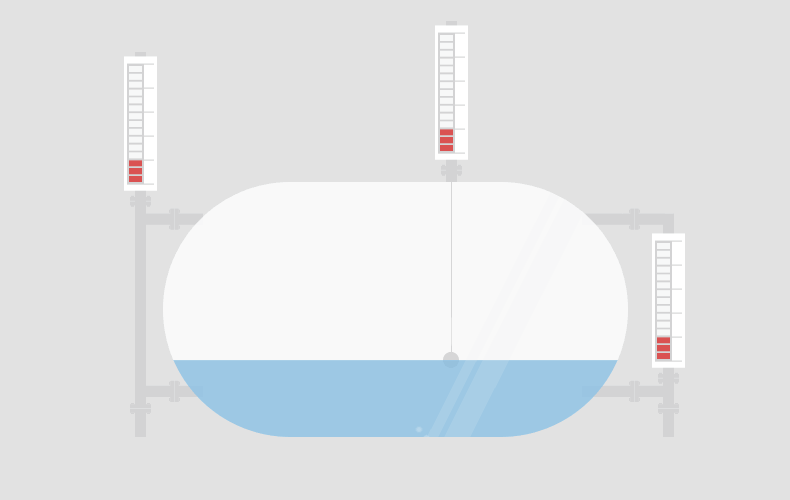

  1. 以主体内磁浮子随液位的升降而上下运动,同时驱使主体管外指示器内的双色翻板或翻柱翻转,有液位时转示红色、无液位时转示白色,色带间的界线即代表液位高度。

  2. 在指示器左侧或两侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

技术参数:

  • 安装方式:侧装型/顶装型

  • 适合介质:各类液体

  • 介质压力:25 Mpa及以下

  • 介质温度-40 ~ 450 ℃

  • 介质密度≥ 0.5 g/cm

  • 介质粘度≤ 0.05 Pa·S

  • 测量范围0 ~ 12 m

  • 显示精度± 10 mm

  • 接液材质:不锈钢、PVC、Ti

  • 连接方式法兰、螺纹

  • 防爆形式:隔爆型 Ex dIICT6、本安型 Exia IICT6

报警开关:

  • 触点容量AC220V 0.5A、DC24V 0.8A

  • 开关类型无源、干接点

  • 开关形式常开、常闭、自保持

  • 电气寿命>10万次(和控制功率有关)

  • 极限负载电流3A

  • 最大接触电阻150MΩ

变送输出模块:

  • 输出信号4-20mA/HART/RS485

  • 负载电阻500Ω

  • 供电电源DC24V 50mA

  • 环境温度-40 ~ 60℃

  • 出线口M20 × 1.5

选型图例:

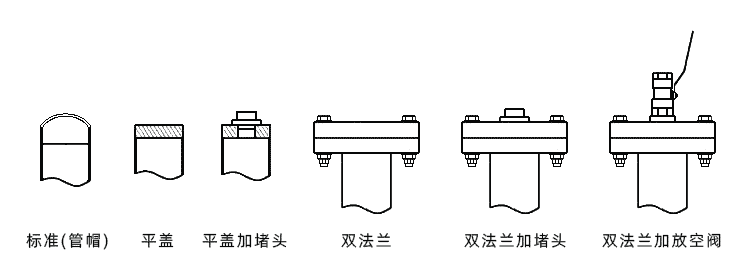

顶部选型示意图:

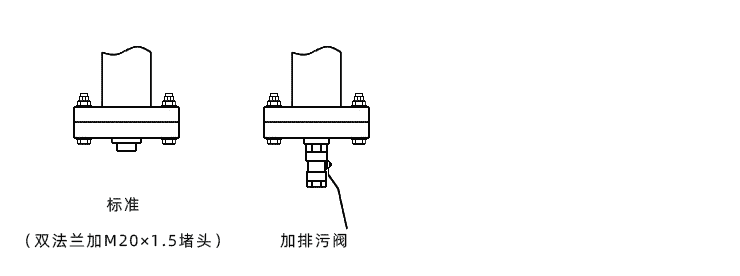

底部选型示意图:



安装与使用

安装:

  1. 首先查看液位计标牌数据与订货要求是否相符,距离液位计周围500mm内不能有磁性,否则会影响液位计正常工作。

  2. 液位计与容器之间应装有截止阀,以便检修及清洗时切断物料,测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固,连接方式有法兰或连接件。主体安装必须垂直,误差<3度。

  3. 打开排污法兰盖,轻轻放入磁浮子,注意箭头向上(重端向上),切莫装反。装上密封垫及法兰盖,螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。

常见故障的排除方法:

序号故障特征产生的原因排除方法
1
液位升降、仪表无指示
1、浮子漏、损坏
更换损坏部件
2、浮子失磁
3、浮子室内有异物,浮子卡死或不能下降进行清理处理
2翻柱指示不正常部分翻柱失磁更换
3
仪表发生渗漏
1、密封处未密封好压紧密封面
2、密封件损坏更换密封垫
3、焊缝开裂补焊或送制造厂检修
4
液位变送器显示异常
1、供电电压异常使供电符合规定要求
2、变送器规格不符更换相应的变送器
3、变送器电路异常检修线路或返厂
