气体腰轮流量计

产品中心:压力仪表 温度仪表 物位仪表 流量仪表 分析仪表
气体腰轮流量计
左键拖动旋转 滚轮上下缩放 按住滚轮移动
载入3D视图

QH-LQ01

气体腰轮流量计

3800.00 RMB 起

气体腰轮流量计又称罗茨流量计,主要用于对管道中气体或液体流量进行连续或间歇测量,适合天然气、煤气、沼气、燃气等各种高温、高压气体。本产品量程比大,始动量小,常用于贸易结算,生产能耗等计量。

是一种集温度、压力、流量检测功能与一体,并能进行温度、压力自动补偿的新一代流量计。

需要帮助?联系业务专员,快速选型准确报价

千徽微信

手机:13355502444

电话:0550-7666987

扫描左侧二维码添加微信

基本特点/参数

罗茨流量计常用于天然气、煤制气、惰性气体、空气等气体的流量计量,特别适用于机关、学校、企事业单位、宾馆、饭店等用气大户的贸易计量。也可用于各种工业原料气的主计量  、配气站、主要供气站等场合。

参数

  • 仪表☐径:DN25-DN250

  • 公称压力:1.6MPa、2.5MPa等

  • 精度等级:1.5级、1.0级

  • 安装方式:法兰管道式、螺纹式

  • 供电方式:24VDC电源供电、电池供电

  • 通讯方式:RS485

  • 输出方式:脉冲输出、4-20mA电流输出

特点

  1. 宽量程:根据不同规格,高范围度可达到1:216。

  2. 低始动流量:根据不同规格,低始动流量可达到0.04m3/h。

  3. 高精度、高重复性: 长期精度不受介质的影响,长期运行,精度稳定。

  4. 压力损失小:根据不同规格,压力损失为0.08kPa-0.58kPa。

  5. 高集成度,低功耗:采用先进的微机技术与高性能的集成芯片,整机功能强大,性能优越。

  6. 结构紧凑:压力传感器、温度传感器、流量传感器全部内置,使结构更加紧凑。

  7. 数字压力温度传感器:数字温度传感器和数字压力传感器配置,单独校准与检定,更换、维护和使用方便。

  8. 分段修正:按流量频率信号,可将仪表系数分六段自动进行线性修正,提高仪表的宽范围精度。

  9. 完整数据存储功能:采用E2PROM数据存储芯片,保存用户参数、厂家参数,及时的数据保存功能,可防止突然掉电时数据丢失, 在停电状态下,内部参数可保存。

  10. 数据追溯管理:实时数据库,通过RS-485通讯接口,可查询分析。

使用环境条件

  • 环境温度:-25℃~+60℃(本安环境温度:-30℃~+50℃)

  • 介质温度:-30℃~+85℃

  • 相对湿度:5%~95%

  • 大气压力:70kPa~106kPa

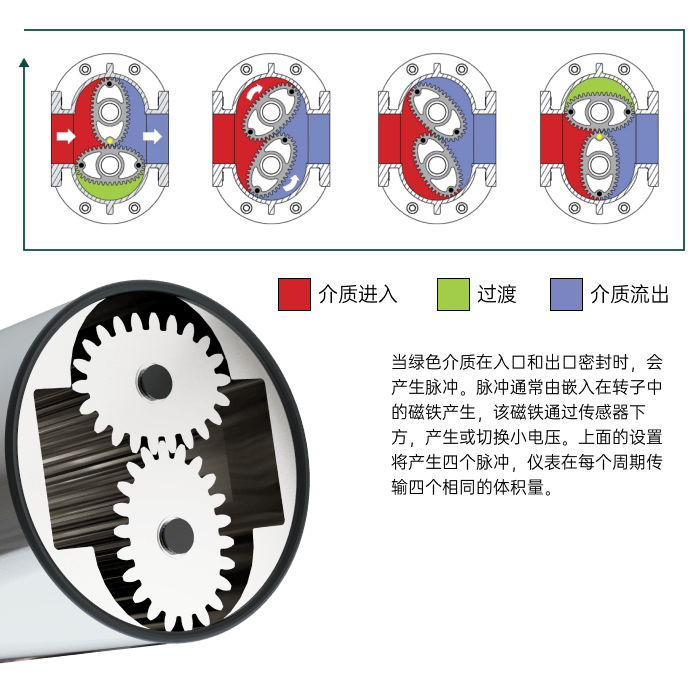

原理

该产品主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的出人口压差(P、,P。)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板问保持最佳工作间隙,实现了连续的无接触密封。转子每转动一周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到积算指示计数器,从而显示输出气体的累计体积量。

运 14.png

安装与使用

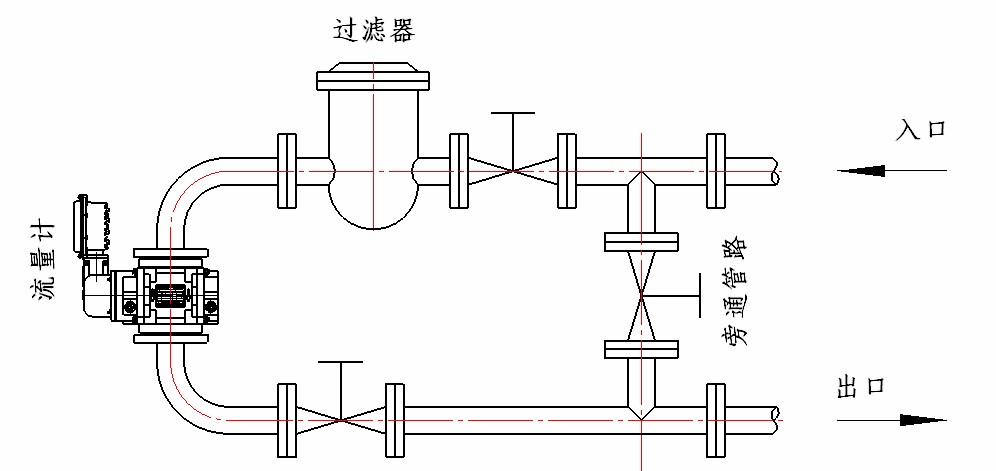

垂直安装

当垂直安装时,气体进口端须在上方,气流由上向下流动,即上进下出。

建议安装队尽可能采用垂直安装方式,这样安装有助于转子对脏物的自洁能力。

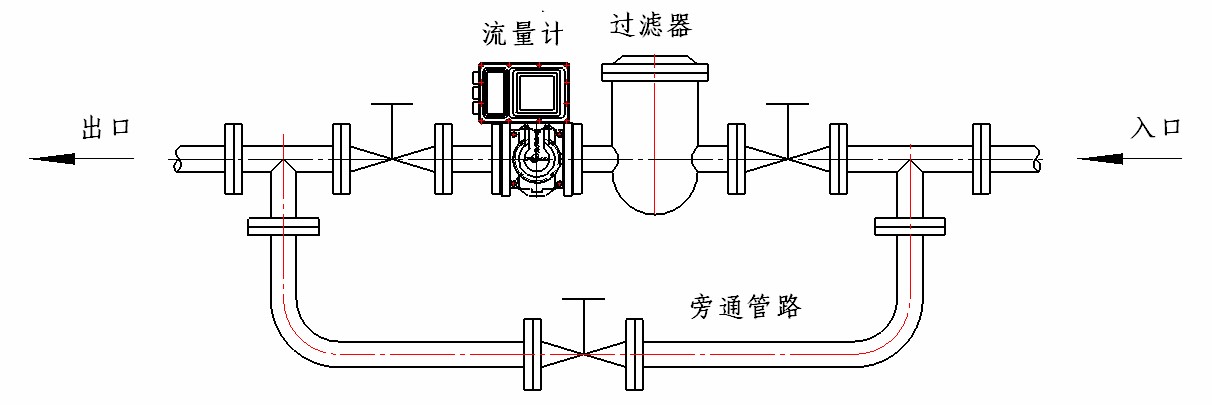

水平安装:

水平安装时,流量计进出口端轴线应不低于管道轴线,以防止气体中的杂质滞留在流量计内,影响正常运转。同时应使流量计法兰与过滤器法兰直接对接。

其他注意事项

  1. 罗茨流量计上游须安装相应规格且合格的过滤器并定期清洗。实践证明,安装合适的过滤器,是流量计减少故障和延长使用寿命的有效途径。为了便于维护,过滤器应配有差压计。

  2. 室外安装罗茨流量计时,上部应有遮盖物以防雨水浸蚀和烈日曝晒而影响流量计使用寿命,安装场应有足够的检查和维修空间。

  3. 为不影响流体正常输送,可安装旁通管路。在正常使用时必须紧闭旁通管道阀门。

  4. 罗茨流量计应与管道同轴安装,并防止密封垫片和黄油进入管道内腔。

  5. 防爆场所安装时,流量计必须接地可靠,但不得与强电系统共用地线;在管道安装或检修时,不允许电焊系统的地线与流量计搭接。在任何情况下,用户不得自行更改防爆系统电路元器件型号和规格、连接方式以及任意改动各引线接口,引入电缆的外径为Φ8mm~Φ8.5mm,同时多余的引入孔应用堵塞封堵,应严格按照GB3836.1 II 的有关要求进行操作;要打开流量积算仪前盖时,必须先断开外接电源。

  6. 罗茨流量计投入运行时,应缓慢开启阀门,逐步增加流速,以免瞬间气流过强冲击而损坏传感器内的转子。

  7. 其他事项请参照随货发出的说明书操作。
