涡轮流量计要求及作业原理

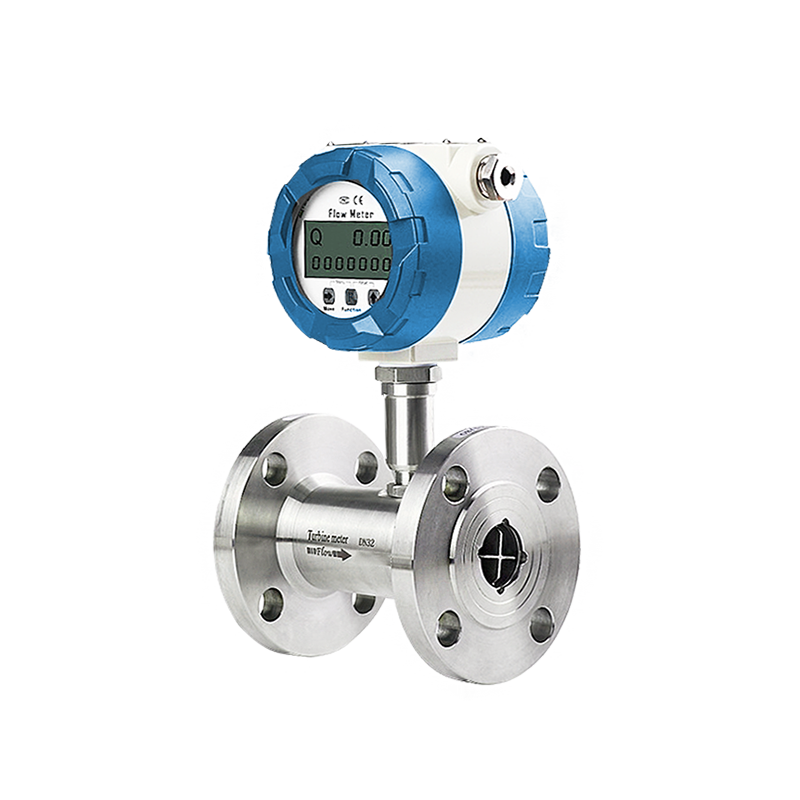

        管道用液体涡轮流量计的要求：液体涡轮流量计传感器可水陡峭垂直设备，垂直设备时流体方向有必要向上。液体应布满管道，不该有气泡。设备时，液体活动方向应与指示传感器外壳上活动方向的箭头方向一同。传感器的上游端应至少有20倍于直管段的公称直径长度，而轻贱端应不小于直管段公称直径的5倍，内壁应润滑洁净，无压痕、鳞片和皮肤缺点。传感器的管道轴应与相邻的管道轴对齐，用于联接和密封的垫片不得深化管道内腔。气体涡轮流量计的组成：气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成。涡轮流量变送器把流量信号转换成电信号，由指示积算仪闪现被测介质的体积流量和流体总量。

        气体涡轮流量计的作业原理。流体流经传感器壳体，因为叶轮的叶片与流向有必定的角度，流体的冲力使叶片具有翻滚力矩，打败冲突力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速安稳，在必定条件下，转速与流速成正比，因为叶片具有导磁性，它处于信号检测器(由*磁钢和线圈组成)的磁场中，旋转的叶片切开磁力线，周期性地改动线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号通过扩展器的扩展整形，构成有必定凹凸的连续的矩形波，可远传至闪现表面，闪现出流体的体积流量或总量。气体涡轮流量计表面系数的理论表达式：作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推进力矩M1;流体沿涡轮表面活动时产生的粘滞冲突力矩M2;轴承的冲突力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。为了在维护过程中不影响液体的正常运送，主张在传感器设备时设备旁路管。
