科氏力质量流量计

产品中心:压力仪表 温度仪表 物位仪表 流量仪表 分析仪表
科氏力质量流量计

QH-ER01

科氏力质量流量计

12500.00 RMB 起

科氏力质量流量计是运用流体质量流量对振动管振荡的调制作用即科里奥利力现象为原理,以质量流量测量为目的的质量流量计,一般由传感器和变送器组成。质量流量计以科氏力为基础,在传感器内部有两根平行的流量管,中部装有驱动线圈,两端装有检测线圈,变送器提供的激励电压加到驱动线圈上时,振动管作往复周期振动,工业过程的流体介质流经传感器的振动管,就会在振管上产生科里奥利力效应,使两根振管扭转振动,安装在振管两端的···

可显示:质量流量,体积流量,质量总量,体积总量,流体密度度,流体温度

需要帮助?联系业务专员,快速选型准确报价

千徽微信

手机:13355502444

电话:0550-7666987

扫描左侧二维码添加微信

基本特点/参数

  • 可直接测量质量流量,与被测介质温度、压力、密度、黏度变化无关。而其他各种质量流量计多采用间接测量方法,即先测得体积流量,再进行温度、压力、密度补偿后求出质量流量。

  • 内部无可动部件,可靠性高;安装简单,无需前后直管段。

  • 测量精确度高,可达±0.1%~±0.2%R;量程比宽,最高可达1:100。

  • 可选分体型或一体型,液晶显示,防爆型,保温夹套型,可同时输出模拟信号,频率信号,RS485通讯接口,Hart协议。

  • 适用于各种液体,如腐蚀性液体、脏污介质、悬浮液、两相液体(液体中含气体量<10%体积)等。

  • 可以选择定量控制功能,批量控制流量,继电器输出控制电磁阀、泵等,适合液体加料、灌装、配料等场合。

  • 高精度CMF系列科氏力质量流量计主要用来测量介质的瞬时质量流量和累积质量流量,瞬时体积流量和累积体积流量,密度和温度。它主要适用于以下几个行业:

  • 石油行业,如柴油、汽油、重油等油料计量,原油产量计量、含水率、单井产量计量;原油装车卸车计量等;

  • 化工行业,如甲苯、二甲苯、丁酮、环己酮、正丁醇、异丁醇、二氯甲烷、三氯甲烷、乙二烯、液氨、氟利昂制冷剂R22/R134a/R404A/R407C等、沥青、液体硫磺、已内酰胺、硫酸锰溶液等保温夹套介质的计量,保温夹套科氏力质量流量计;

  • 电力行业,如重油、柴油等燃料油计量,石灰石-石膏湿法脱硫浆液密度计浓度计;

  • 食品、制药行业,如巧克力浆、牛奶、果汁、液态药液、原料药的计量(卡箍连接卫生型科氏力质量流量计);

  • 能源行业,如液化气、天然气、高压气体的计量;

  • 其它行业,如太阳能硅晶片多线切割机砂浆测量、造纸行业的纸浆计量,电厂脱硫浆液密度计,精细化工原料配比,沥青计量等。


  • 流量测量精度:±0.1-0.2%

  • 重     复     性:±0.05-0.1%

  • 密度测量范圉:0< ρ < 5g/ cm3

  • 密度测量精度:±0.002g/cm3

  • 温度测量范围:-200-350℃

  • 温度测量精度:±1℃

  • 被测介质温度-50℃ - 200℃

  • 适用环境温度-40℃ -80℃

  • 材             质接液部分316L  外壳304

  • 工  作  压  力:常规4MPa ,高压可特殊订制

  • 输  出  信  号:4-20mA直流电流信号、0-10KHz频率脉冲信号、脉冲当量信号、RS485通讯信号

  • 防爆 型 等级:CT6

  • 防            护IP67

安装与使用

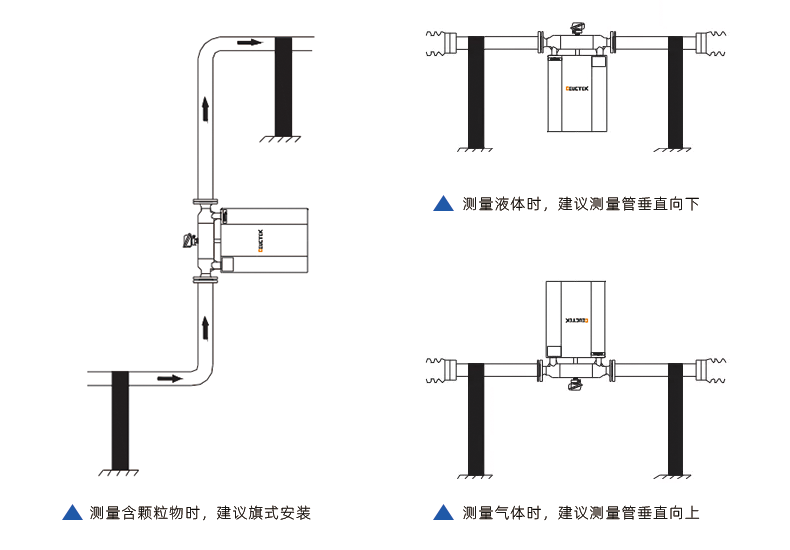

质量流量计安装注意

一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。Rosemount质量流量计依据牛顿第二定律:力=质量×加速度(F=ma),当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时,质点受两个分量的加速度及其力:

(1)法向加速度,即向心加速度αr,其量值等于2ωr,朝向P轴;

(2)切向角速度αt,即科里奥利加速度,其值等于2ωV,方向与αr垂直。由于复合运动,在质点的αt方向上作用着科里奥利力Fc=2ωVm,管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时,任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc: ΔFc=2ωVρAΔx (1)

式中,A—管道的流通截面积。

由于存在关系式:mq=ρVA

所以:ΔFc =2ωqmΔx (2)

因此,直接或间接测量在旋转管中流 动流体的科里奥利力就可以测得质量流量。
