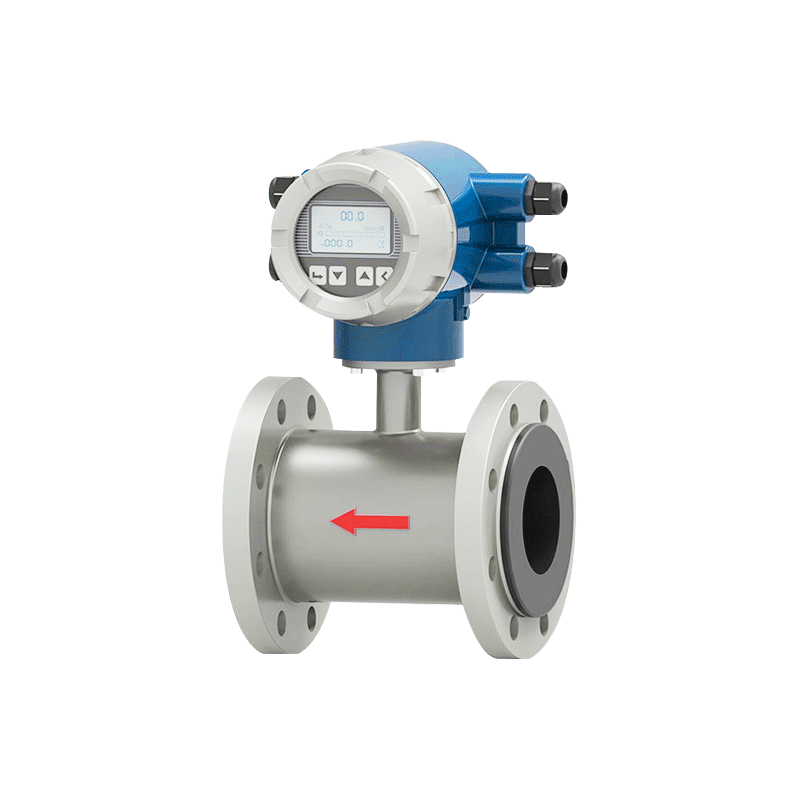

电磁流量计的介绍及工作原理

电磁流量计是一种新型流量测量仪表，它是20世纪50~60年代随着科学技术的发展而迅速发展起来的。它应用的是电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的是一种仪器。

一、构成

电磁流量计主要是由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成，各个组成部分都有不同的材质选择。

二、特点

1. 测量精度高，不受流体密度、粘度、温度、压力和电导率变化的影响；

2. 传感器寿命长，测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；

3. 合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；

4. 转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150:1；

5. 转换器可与传感器组成一体型或分离型；

6. 转换器采用表面安装技术，具有自检和自诊断功能；

7. 双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

三、工作原理

电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，具有高精确度，可测量电导率大于等于5µs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但是它不能测量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。

四、注意事项

1. 要根据测量要求和使用场合来选择仪表精度等级，做到经济划算；

2. 对于铁磁性物体以及有强电磁场的设备要做到尽量避开，否则会影响到传感器的工作磁场和流量信号；

3. 电磁流量计使用结束之后，要在电极套上少放一些饱和溶液并且套上以保证电极的球泡是湿润的，不能放在蒸馏水里浸泡；

4. 平时要留意电极，保持电极干净。
