音叉液位开关的安装

文章来源:安徽千徽   发表日期:2020-10-27   浏览:737次

音叉液位开关是一种基于悬臂梁振动原理的液位测量仪器。它使用音叉作为振动探针,并使用压电设备来驱动和检测振动。该仪器主要用于水利,化工,环保,食品,医药等行业,测量容器,储罐和各种管道的液位。尽管音叉液位开关具有省时,高效,维护方便的特点,但如果安装不当,其功能将大大降低。为了使仪器的用户正确安装和使用音叉液位开关,本文介绍了如何正确安装和使用音叉液位开关。

一、如何正确安装音叉液位开关

在安装音叉液位开关之前,请重新确认所选仪器的过程压力,过程温度,介质的化学特性和其他参数是否满足现场工作条件的要求,以确保安装后该仪器可以正常使用。

1-安装方法

正常情况下,可以根据现场需要将音叉液位开关水平,垂直和倾斜安装在任何位置。

但是,如果被测介质相对较粘,则为了减少或避免物料挂起,应垂直安装仪表。

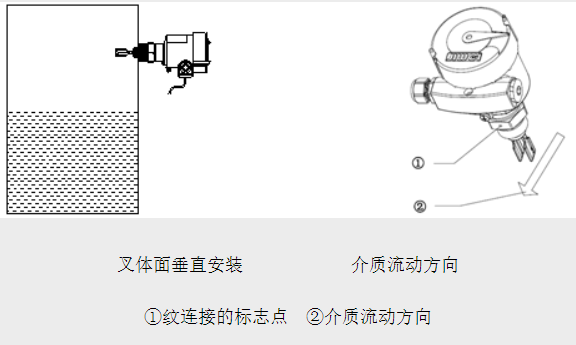

2-安装方向

为避免因悬挂物料或介质对叉体的阻力而引起的测量误差,在安装音叉液位开关时,应使叉体表面与液体的提升或流动方向保持一致。详细信息请参考下图:

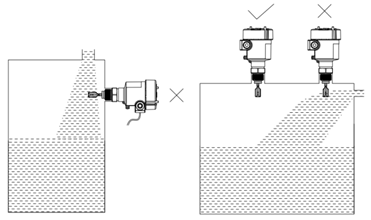

3-避开入料口安装

由于叉体(探头)是液位开关的关键组件,在选择音叉液位开关安装位置时,应注意避开入料口进行安装,因为安装在入料口位置,在物料的冲击下不但容易造成测量误差,而且也有造成仪表损坏的风险。

音叉液位开关如何正确安装和使用

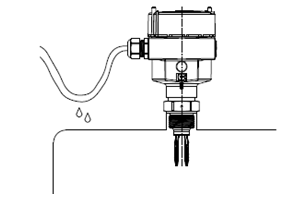

4-做好防潮措施

当仪表安装在户外或有潮气的环境中,为防止雨水、潮气和冷凝水进入仪表,在接入电缆时,应将电缆线弯曲并朝下引,如下图所示。

音叉液位开关如何正确安装和使用

5.在压力/真空环境中安装时,请注意密封良好

当安装在具有超压,负压甚至真空的容器或管道中时,应在安装前确认密封材料是否满足现场过程温度和过程压力的要求,同时还要满足过程的密封完整性必须确保连接。
